足部切断ありの場合

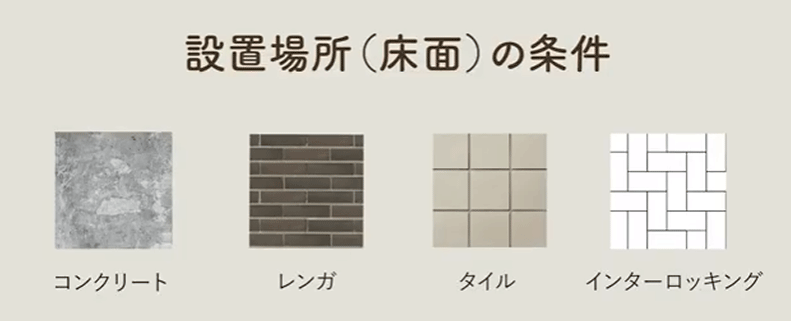

4種類の素材に対応しています。

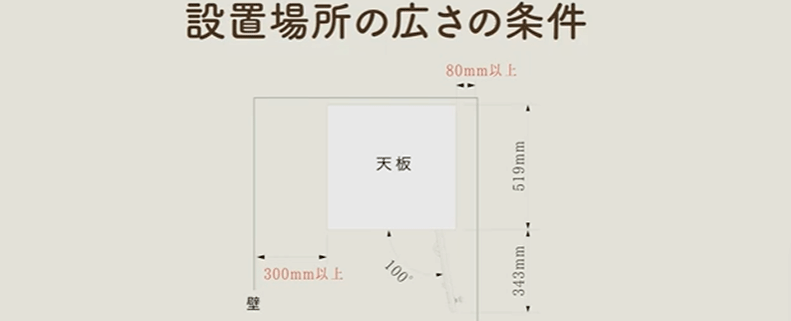

向かって左側の空間は30cm以上空けて設置します。
向かって右側の空間は80cm以上空けて設置します。
扉は最大100°開口し､手前34.3cm以上のスペースが必要となりますのでご注意ください。

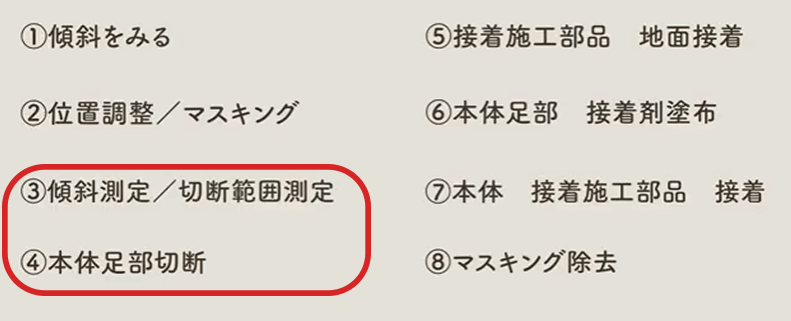

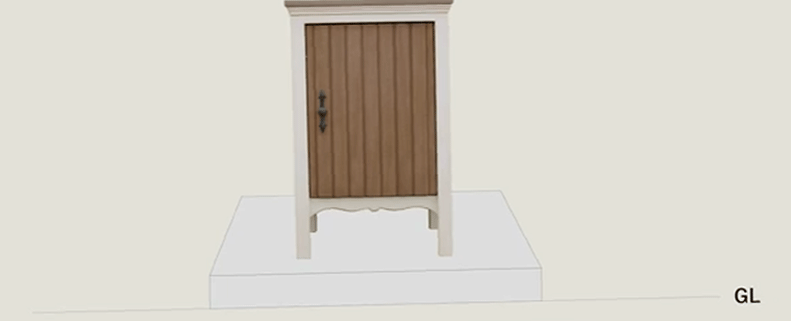

傾斜があり足部の切断作業が必要な場合は赤枠の作業が増えます。
傾きが無い場合は、本体足部の切断は不要です。 傾斜無し・切断なしをご確認ください。

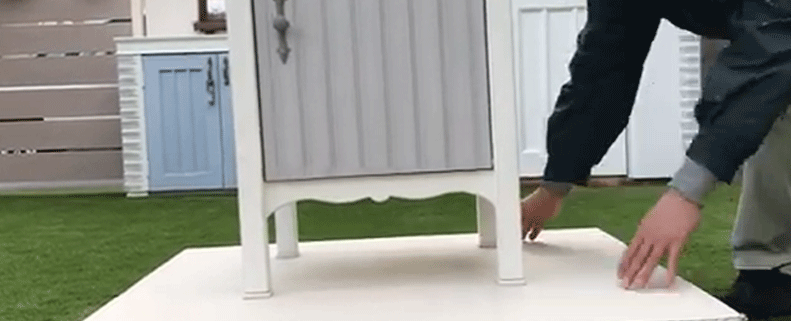

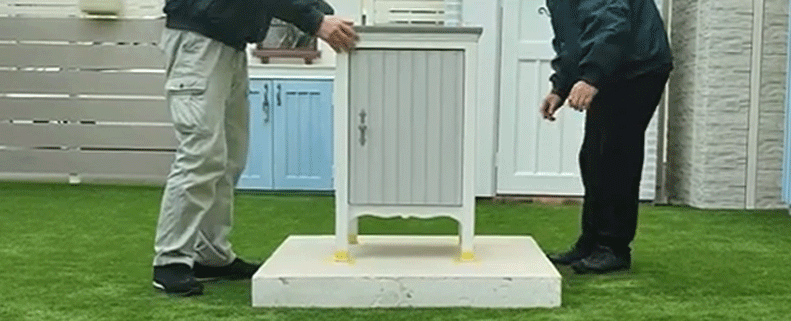

設置予定場所に置いて位置調整をします。その後接着部材を入れていくと簡単です。接着部材を入れたら再度位置調整をします。

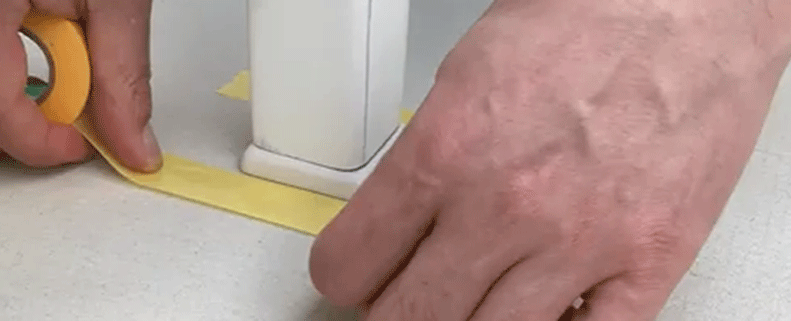

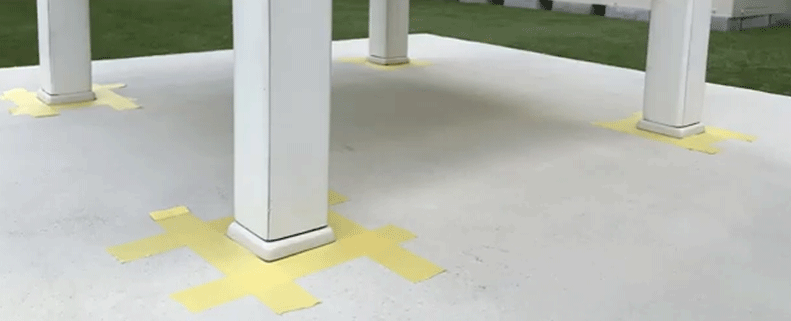

設置位置が決まったらマスキングを4カ所すべてに施します。

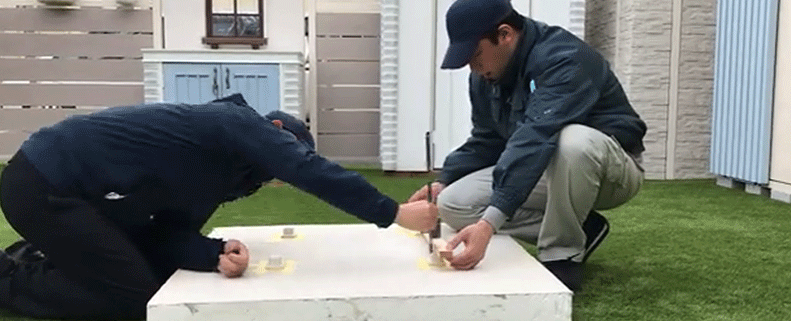

床面の傾斜に対してどれくらい足部の切断が必要か各箇所の高低差を測定していきます

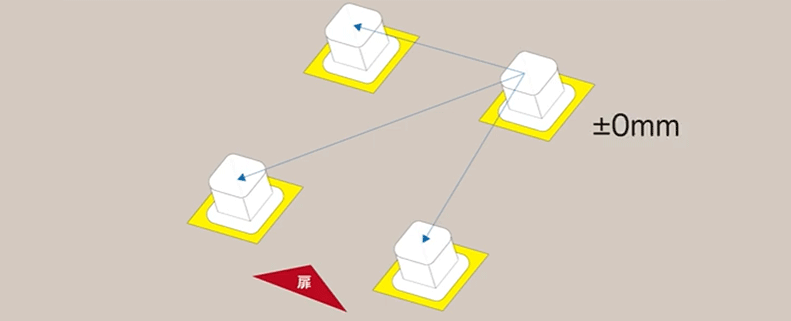

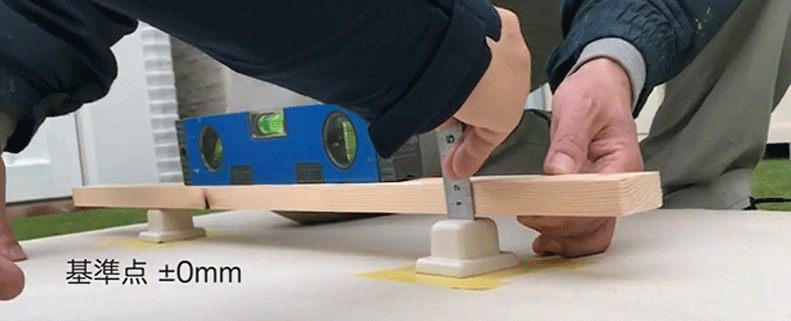

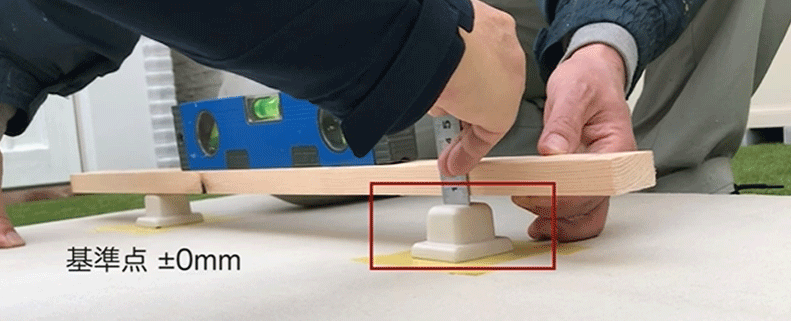

一番高いところを基準点（±0mm）に設定します。基準点から他の3箇所がどれだけ低いかを測定していきます。

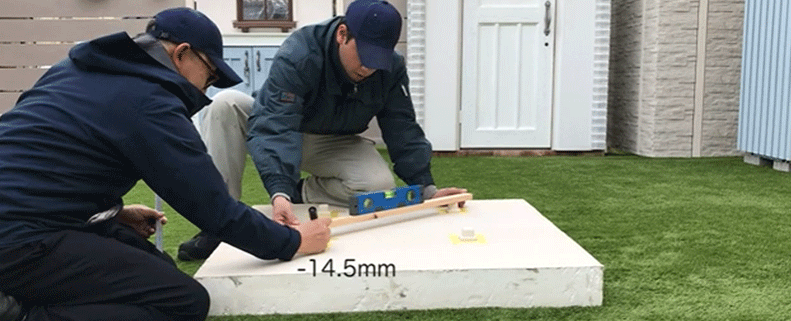

基準点との差を測定していきます

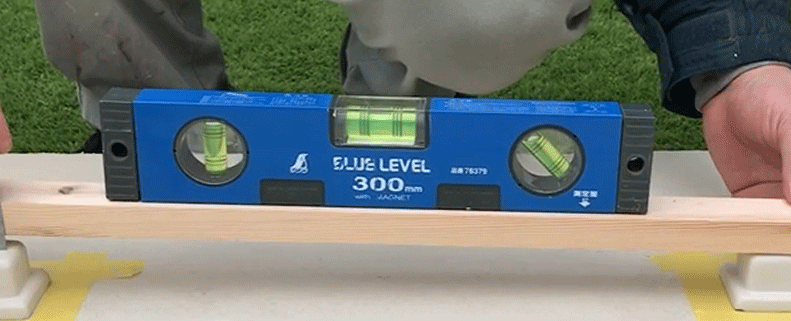

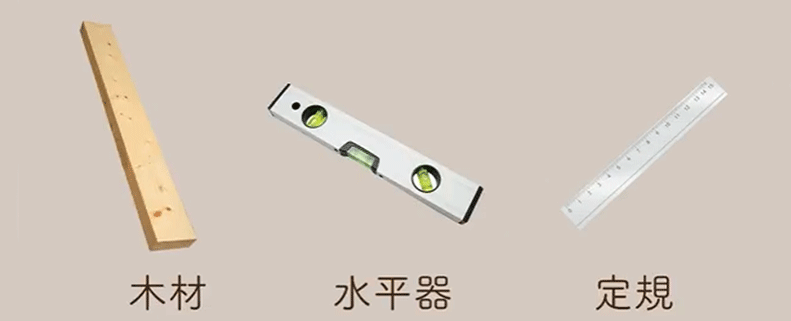

水平がとれた所で高低差を測定します
同じ要領で基準点以外の3箇所の計測をしていきます

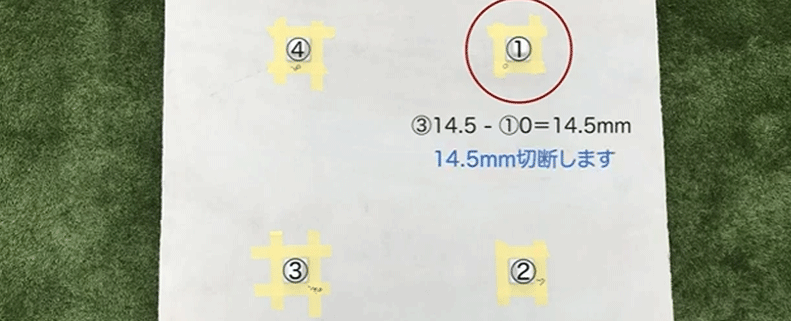

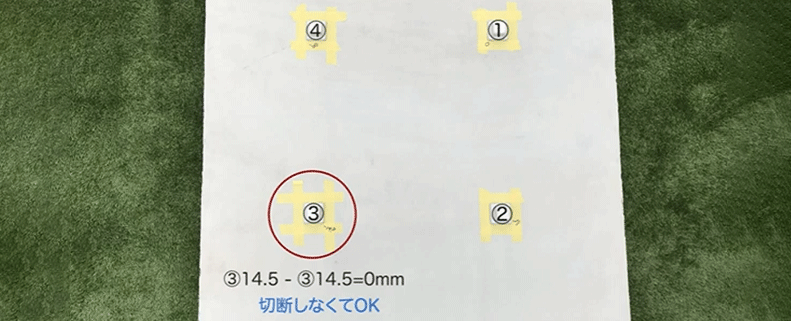

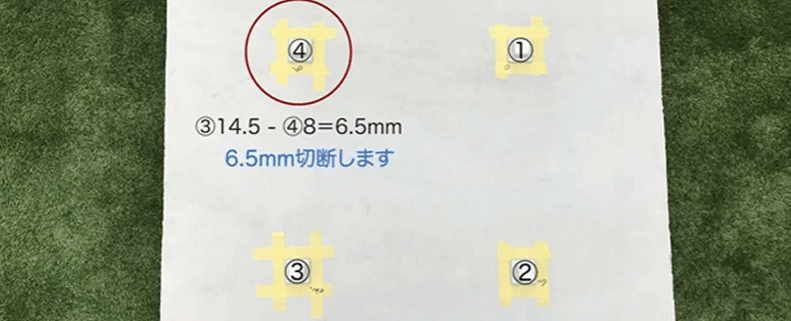

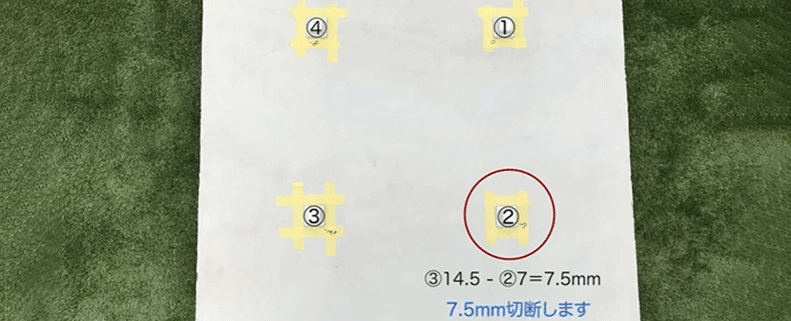

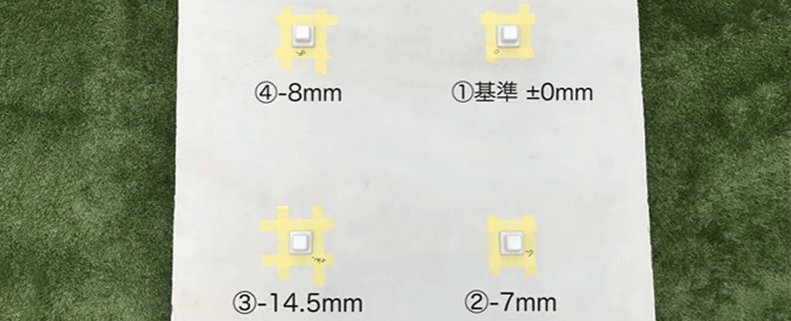

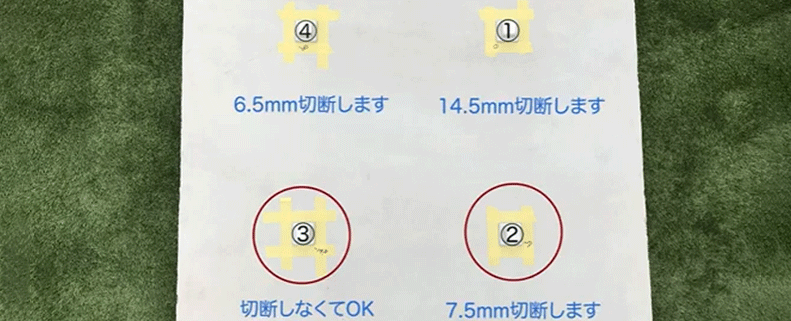

測定はこのような結果となりました 測定結果はマスキングにメモすることをおすすめします ここから各箇所、何mm切断していくか計算をします

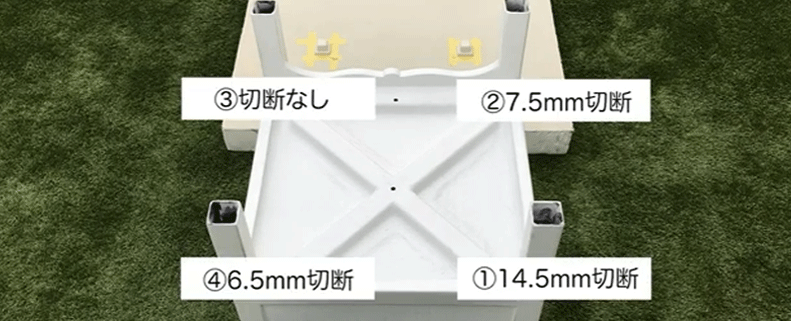

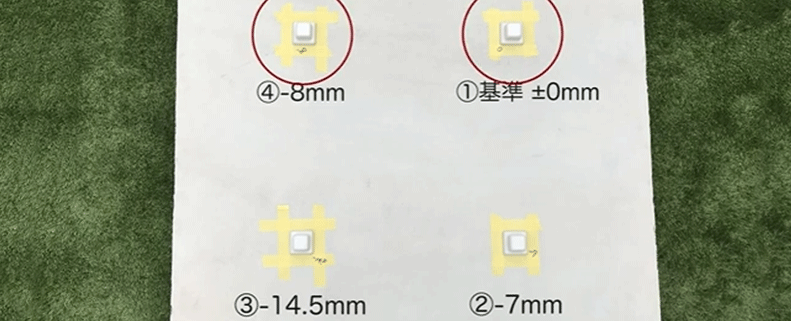

この計算結果通りに本体の足部を切断していきます。 他の各箇所を順番に引き算していきます。

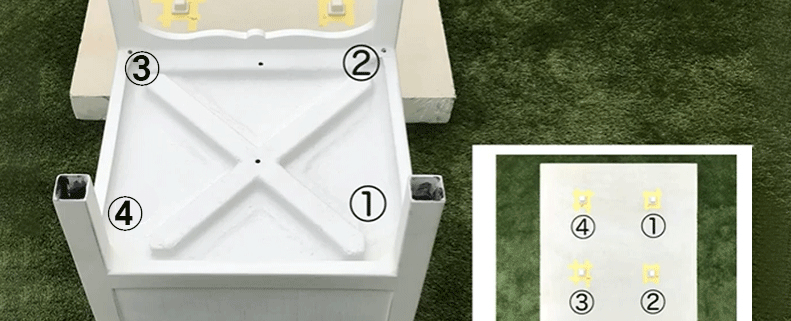

接着施工部品に対応する足部の位置を 間違えないようにご注意ください。

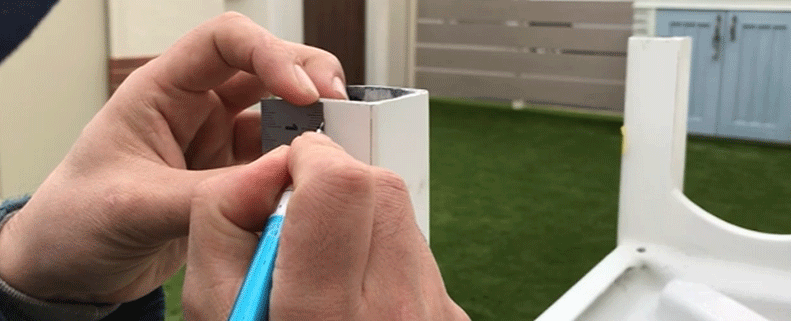

切断する箇所に線を引いておきます。

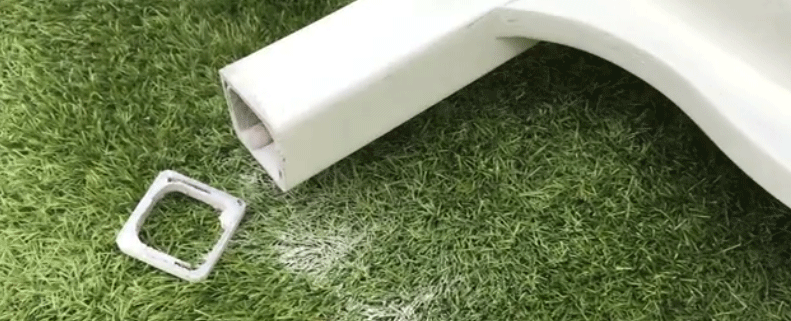

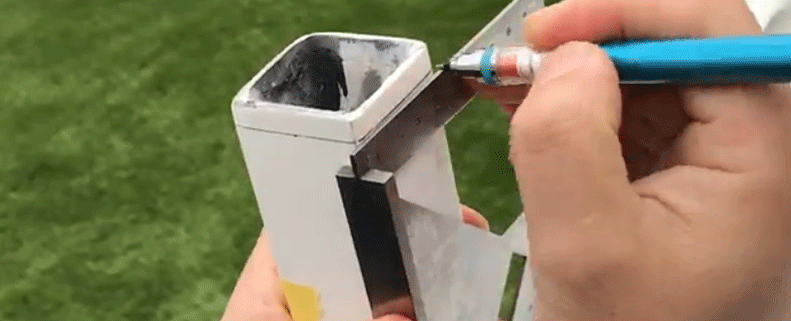

足部全てに切断の線を引きます

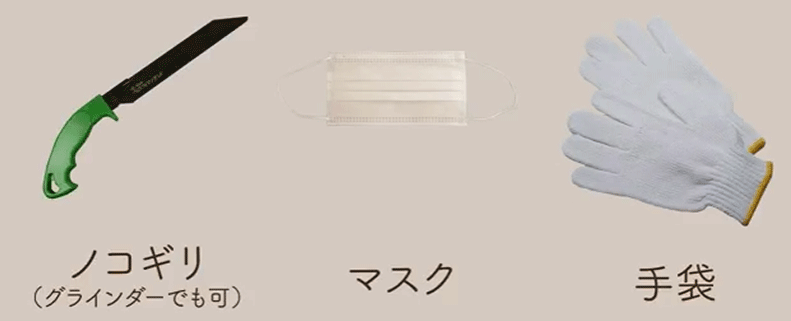

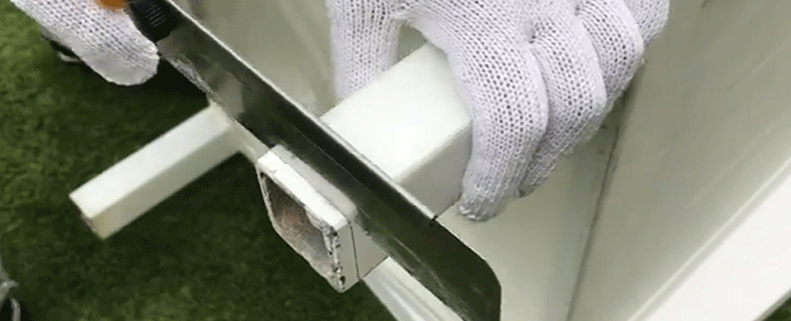

ノコギリは金属なども切れる、万能ノコギリがおすすめです 粉塵が出ますので、マスク 手袋を着用して作業してください。

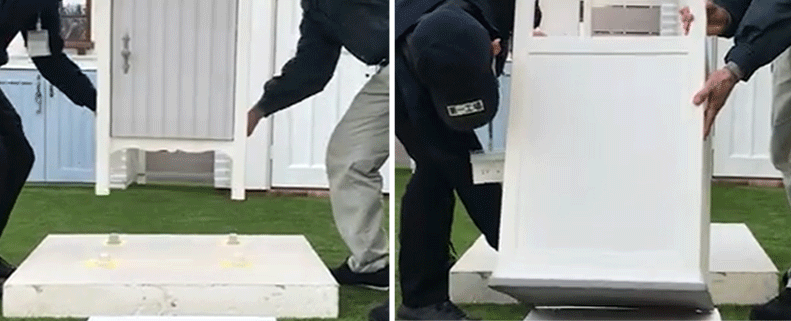

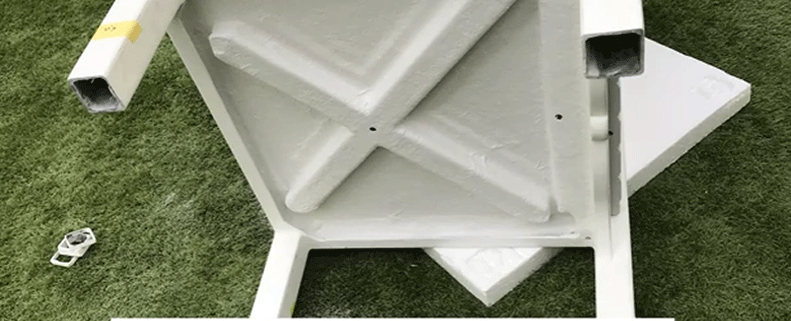

本体だけを移動させます｡ 同梱されている梱包材(発泡スチロール)を下敷きにしたいただくのをおすすめします

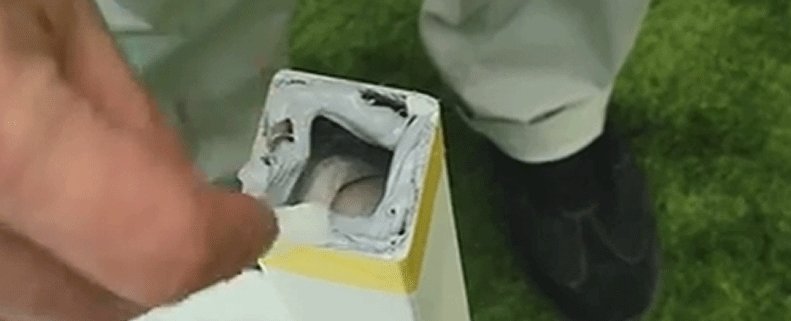

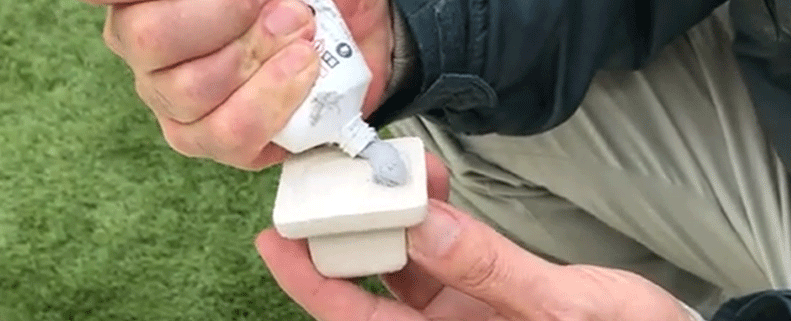

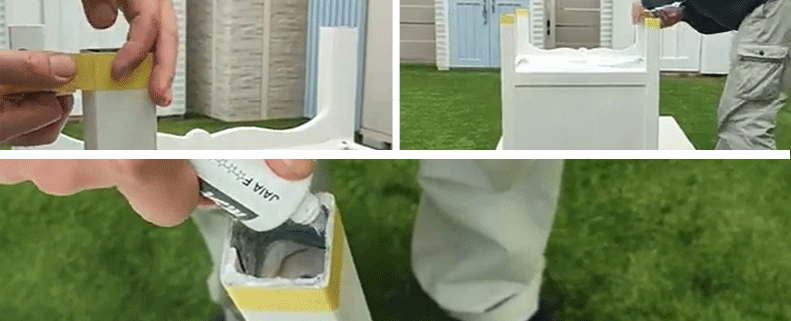

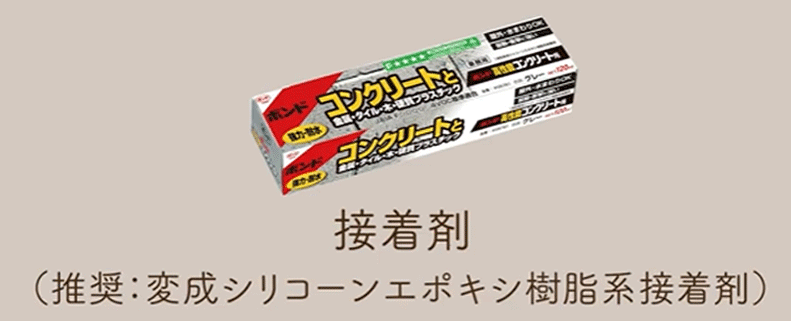

接着施工部品に接着剤を塗布していきます

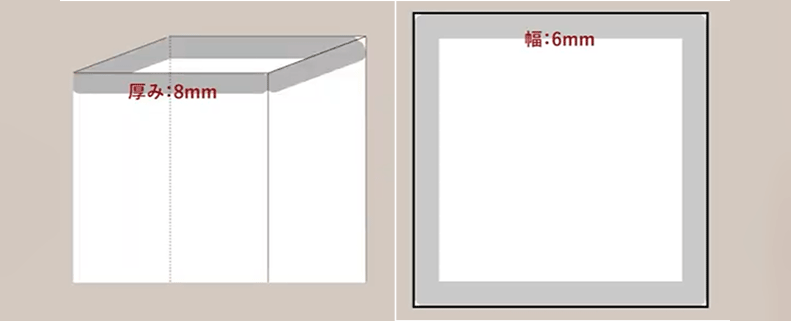

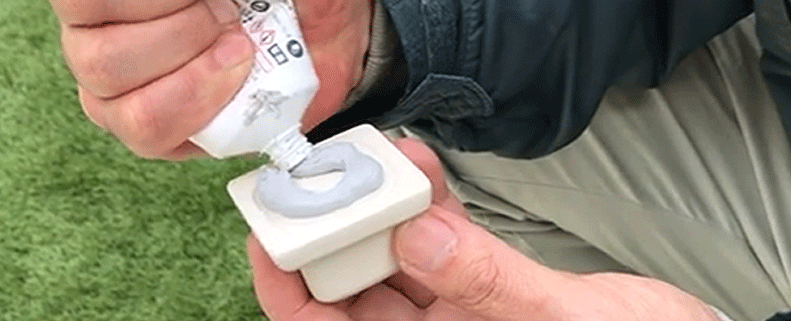

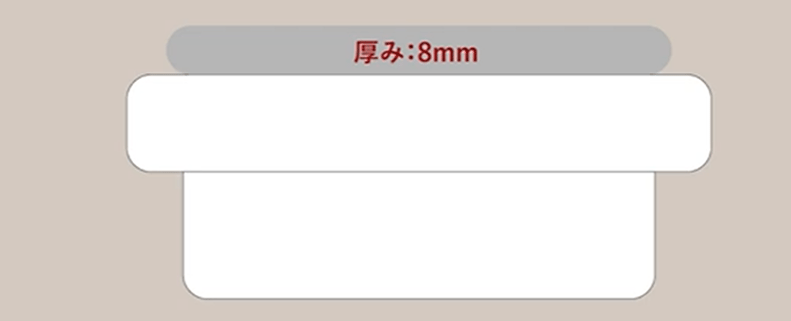

塗布量は、厚み8mm、幅6mmを目安に塗布してください

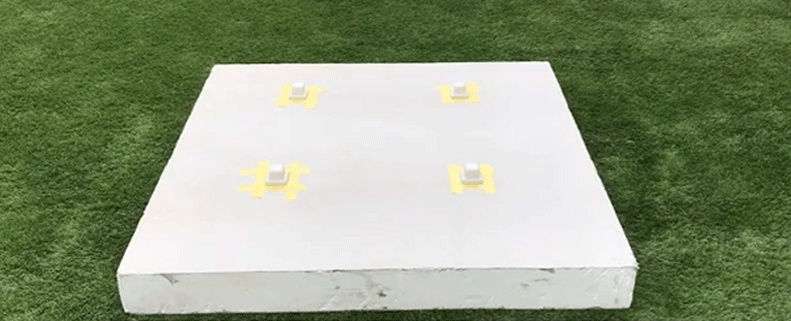

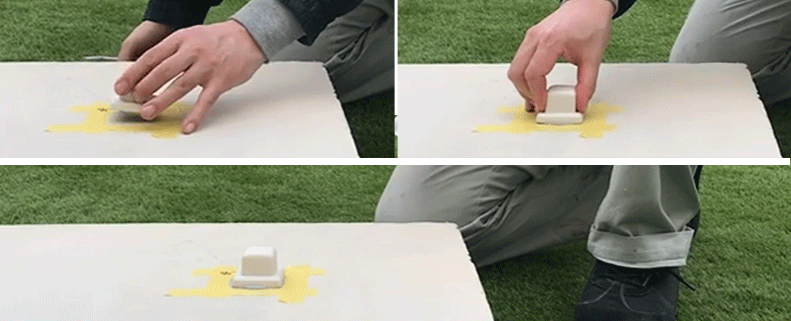

最初にマスキングしておいた場所に合わせ､接着施工部品を置いて､床面と接着させます｡ 位置が決まれば､上から押して 充分に接着させてください。
この時､接着剤が押し出されはみ出てきますが硬化した後カッターで取り除きますのでご安心ください。 同じ要領で全ての箇所に接着していきます。
先にすべての箇所にマスキングを施します。
ヘラでならしていきます

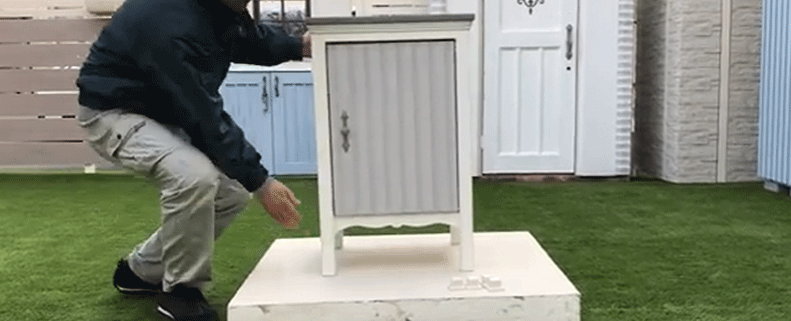

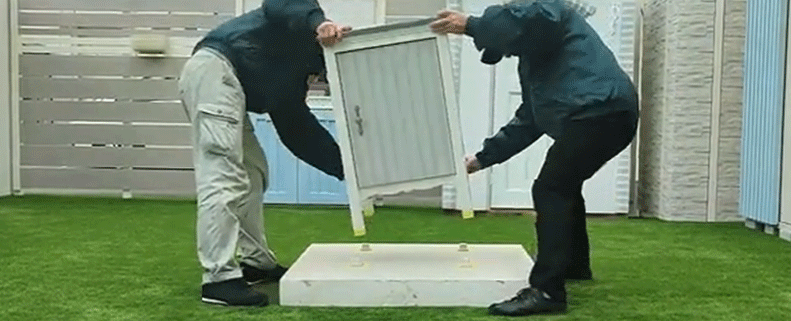

床面に接着した接着施工部品に本体を差し込みます
差し込んだ際に､接着施工部品は少し動いたり､ズレたりしますが完全に硬化するまで1日以上かかるため、差し込んだ後も位置調整が可能です

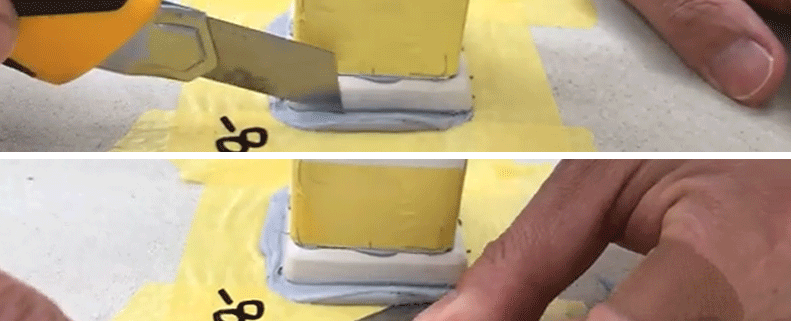

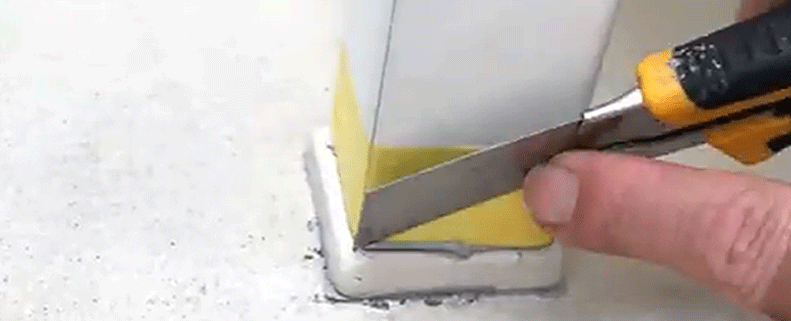

1日以上、硬化させたあとカッターで接着剤を取り除いていきます。 細かい箇所もカッターナイフで取り除きながらマスキングテープも剝がします。
